Сколько стоит простой станка с ЧПУ из-за неисправного датчика: экономика замены
Диспетчер видит на панели оператора сообщение об ошибке датчика, оператор останавливает цикл, механик идёт за мультиметром — и с этой минуты счётчик простоя запущен. На производстве редко считают, во сколько обходится каждый час бездействия станка с ЧПУ (числовым программным управлением), пока не сталкиваются с реальным заказом, сорванным из-за пары часов диагностики. Ниже — методика расчёта стоимости простоя, разбор того, как датчик становится узким местом всей линии, и практические ориентиры для решения «чинить, менять на аналог или ждать оригинал».
- Из чего складывается стоимость простоя
- Как один датчик останавливает весь станок
- Расчёт стоимости часа простоя: таблица
- Сколько времени уходит на диагностику
- Оригинал, аналог или ремонт: что дешевле на дистанции
- Как сократить простой: превентивные меры
- Типичные ошибки при принятии решения
- Заключение
Из чего складывается стоимость простоя
Прямые потери — не единственная статья расходов. При расчёте экономического эффекта от отказа датчика учитывают четыре группы затрат.
- Упущенная выработка. Станок не производит деталей, но постоянные затраты — амортизация, аренда площади, часть накладных расходов — продолжают начисляться.
- Оплата труда простаивающего персонала. Оператор и, зачастую, наладчик заняты диагностикой, а не выпуском продукции, при этом им начисляется зарплата.
- Срыв сроков по заказу. Штрафные санкции за просрочку, издержки на экспресс-логистику готовой продукции, репутационные потери у заказчика.
- Косвенный эффект на смежные участки. Если станок — часть поточной линии или единственный держатель узкой операции, простаивает не только он, а вся цепочка следующих переделов.
Именно последний пункт чаще всего недооценивают: стоимость часа простоя финишного обрабатывающего центра в поточной линии может в разы превышать стоимость часа простоя того же станка, работающего автономно.
Как один датчик останавливает весь станок
Датчик — это компонент, который система ЧПУ использует для получения обратной связи: положение оси, наличие детали в патроне, температура узла, факт смены инструмента. Стойка ЧПУ принимает решения на основе этих сигналов, и при отсутствии достоверных данных система переходит в аварийный останов, а не «работает наугад» — это заложенная логика безопасности.
Характерный пример — датчик линейных перемещений, отвечающий за точное позиционирование оси. Если сигнал с него пропадает или искажается, привод не может подтвердить фактическое положение, и станок останавливается вне зависимости от того, насколько критична сама неисправность физически. То же касается контактных измерительных датчиков, отвечающих за привязку инструмента и контроль детали — подробнее их роль разобрана в статье о контактных измерительных системах.
Особенность в том, что стоимость самого датчика почти никогда не коррелирует со стоимостью простоя из-за него. Небольшой индуктивный датчик приближения ценой в несколько тысяч рублей может остановить обрабатывающий центр стоимостью в десятки миллионов, если от него зависит подтверждение исходного положения оси или готовности зажимного приспособления.
Базовая позиция для замены при отказе датчика контроля процесса — от наличия сигнала зависит, продолжит ли стойка ЧПУ выполнение цикла.
Расчёт стоимости часа простоя: таблица
Универсальной цифры не существует — она зависит от типа производства, загрузки станка и наличия резервных мощностей. Ниже — ориентировочная структура расчёта, которую стоит адаптировать под конкретное предприятие; точные значения уточняйте по внутренним данным учёта затрат.
| Статья затрат | Как учитывать | Влияние на итог |
|---|---|---|
| Постоянные затраты станка в час | Амортизация + аренда + доля накладных расходов / фонд рабочего времени | Базовая величина, идёт всегда |
| Зарплата простаивающего персонала | Часовая ставка оператора и наладчика × время простоя | Растёт при привлечении сервисной бригады |
| Упущенная выработка | Плановое число деталей в час × маржа с детали | Наибольшая доля при высокой загрузке станка |
| Штрафы и логистика | По условиям договора с заказчиком | Может кратно превысить остальные пункты при срыве срока |
| Эффект на смежные участки | Простой станков, зависящих от данной операции | Критичен для поточных линий и единственных операций |
Даже без точных цифр видно: чем выше загрузка станка и чем более узкой является операция, тем дороже обходится каждый лишний час простоя из-за неисправного датчика.
Сколько времени уходит на диагностику
Основная доля простоя приходится не на саму замену — она обычно занимает от получаса до пары часов, — а на поиск причины. Типичный алгоритм диагностики включает:
- Считывание кода ошибки со стойки ЧПУ и сверку с документацией производителя.
- Визуальный осмотр датчика, кабеля, разъёма на предмет механических повреждений и загрязнения.
- Проверку питания и целостности сигнальной линии мультиметром.
- Проверку самого датчика на стенде или заменой на заведомо исправный.
- Заказ и ожидание доставки нужного компонента, если запасного нет на складе предприятия.
Пункт 5 — самый затратный по времени, если на предприятии нет практики держать критичные датчики в резерве. Разбор частых сбоев сигнала подробно приведён в статье об ошибках чтения энкодера, а общая методология поиска неисправности по коду ошибки — в материале о диагностике ЧПУ по коду. Планирование закупки запасных частей, чтобы не ждать доставку в разгар простоя, разобрано отдельно в статье о сроках поставки запчастей.
Оригинал, аналог или ремонт: что дешевле на дистанции
Когда счётчик простоя уже идёт, решение о выборе компонента часто принимается в спешке. Разница в цене между оригинальным датчиком, сертифицированным аналогом и ремонтом старого блока — не главный фактор: важнее срок поставки и подтверждённая совместимость с системой ЧПУ.
- Оригинальный компонент. Максимальная предсказуемость по параметрам и совместимости, но часто более долгий срок поставки, особенно для узкоспециализированных датчиков.
- Проверенный аналог. Сопоставимые технические характеристики при более коротком сроке поставки — актуально, если оригинал приходится ждать неделями. Подробное сравнение подходов приведено в статье «Оригинал или аналог: стоит ли экономить».
- Ремонт имеющегося датчика. Оправдан, если неисправность локализована — повреждён кабель или разъём, а не измерительный элемент. Требует времени на диагностику и не всегда даёт долгосрочную надёжность.
Практическое правило: если стоимость часа простоя выше, чем разница в цене между быстро доступным аналогом и оригиналом, ожидающим доставки неделю, экономически оправдан аналог. Обратная ситуация — редкость, но встречается на низкозагруженных станках без срочных заказов.
Применяются для контроля положения подвижных узлов и наличия детали в зоне обработки — типичная точка отказа при остановке цикла из-за «нет сигнала».
Как сократить простой: превентивные меры
Большую часть стоимости простоя формирует не сама поломка, а реакция на неё постфактум. Практические меры, снижающие финансовые потери:
- Держать на складе предприятия расходный минимум критичных датчиков — тех, отказ которых останавливает узкое место производства.
- Вести журнал наработки датчиков и заменять их по плановому графику до отказа, а не после — принцип разобран в статье о признаках износа узлов ЧПУ, логика применима и к датчикам.
- Использовать систему диагностики, фиксирующую деградацию сигнала заранее, до полного отказа. Подробнее — в разделе система диагностики и в статье про типовые неисправности измерительных датчиков.
- Заранее согласовать с поставщиком возможность срочной поставки по критичным позициям, чтобы не терять время на согласование заказа в момент простоя.
- Привлекать сервисную организацию для планового обслуживания — регулярная диагностика и ремонт оборудования снижает частоту внезапных отказов.
Позиция для формирования складского резерва по узкому месту производства — так замена занимает минуты, а не дни ожидания доставки.
Типичные ошибки при принятии решения
При расчёте экономики замены предприятия регулярно допускают одни и те же просчёты:
- Учитывают только стоимость детали. Сравнение «дешёвый датчик против дорогого» без учёта стоимости простоя приводит к выбору поставщика с самым долгим сроком поставки ради экономии нескольких тысяч рублей.
- Не считают эффект на смежные операции. Простой одного станка в поточной линии часто останавливает соседние участки — этот множитель редко закладывают в расчёт.
- Откладывают диагностику до полного отказа. Деградация сигнала датчика — процесс постепенный; ранние симптомы (нестабильные показания, редкие сбои позиционирования) часто игнорируют до полной остановки.
- Не документируют историю отказов. Без статистики по конкретным датчикам сложно спрогнозировать, какие позиции держать в резерве, а какие можно заказывать по факту.
- Экономят на диагностике, теряя на простое. Попытка «сэкономить час» на вызове специалиста нередко оборачивается сутками простоя из-за неверно определённой причины.

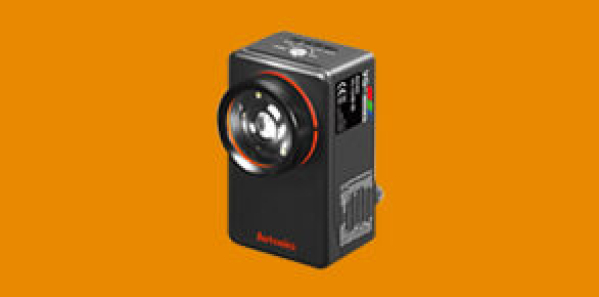

Применяются там, где требуется бесконтактный контроль положения узла или наличия детали — распространённая причина остановки цикла при загрязнении оптики.
FAQ: частые вопросы
Как быстро окупается складской резерв критичных датчиков?
Обычно за первый же случай отказа: стоимость нескольких часов простоя загруженного станка превышает цену хранения одного-двух резервных датчиков на складе.
Всегда ли аналог дешевле оригинала с учётом простоя?
Не всегда по цене детали, но часто дешевле по итоговым потерям, если аналог доступен быстрее и позволяет остановить простой на день-два раньше оригинала.
Можно ли определить приближающийся отказ датчика заранее?
Да, при наличии системы диагностики, фиксирующей деградацию сигнала — нестабильные показания и редкие сбои позиционирования обычно предшествуют полному отказу за недели или месяцы.
Что дороже — простой станка в поточной линии или автономного станка?
Как правило, простой станка в поточной линии, потому что останавливается вся цепочка последующих операций, а не только сам станок.
Стоит ли ремонтировать датчик вместо замены?
Оправдано, если повреждение локализовано в кабеле или разъёме, а измерительный элемент исправен; при отказе самого чувствительного элемента ремонт обычно нецелесообразен по срокам и надёжности.
Заключение
Стоимость простоя станка с ЧПУ из-за неисправного датчика почти всегда складывается не из цены самого компонента, а из времени диагностики, ожидания поставки и упущенной выработки на протяжении всего простоя. Компании, которые заранее считают стоимость часа простоя своего оборудования и держат резерв критичных датчиков, теряют в разы меньше, чем те, кто принимает решение о замене постфактум.
Специалисты ООО «Эффективное производство» помогут подобрать датчик под конкретную модель станка и систему ЧПУ, оценить срок поставки и, при необходимости, провести диагностику на месте — обращайтесь, чтобы сократить время простоя до минимума.
